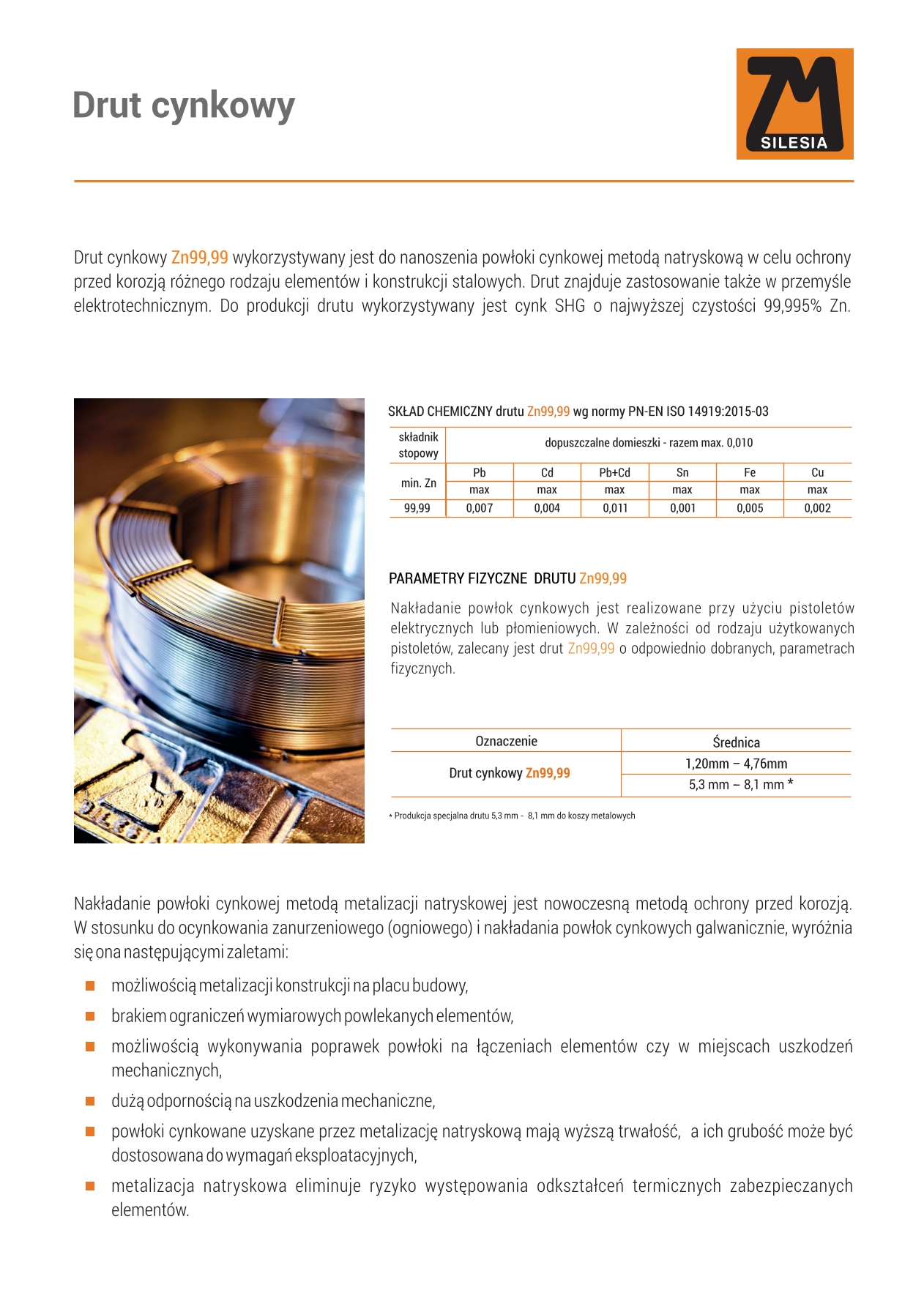

Drut cynkowy i cynkowo-aluminiowy

Drut do metalizacji

Drut cynkowy Zn99,99 oraz cynkowo-aluminiowy ZnAl15 stosowany jest do nanoszenia powłok cynkowych metodą natryskową w celu ochrony przed korozją różnego rodzaju elementów i konstrukcji stalowych. Drut znajduje zastosowanie także w przemyśle elektrotechnicznym. Do produkcji drutu wykorzystywany jest cynk SHG o najwyższej czystości 99,995% Zn.

Skład chemiczny drutu Zn99,99 w %

Składnik stopowy Dopuszczalne domieszki – razem max 0,01
min. Zn Pb Cd Pb + Cd Sn Fe Cu Inne
99,9 max max max max max max reszta
0,005 0,005 0,006 0,001 0,003 0,002

Skład chemiczny drutu ZnAl15 w %

Składniki stopowe Dopuszczalne domieszki – razem max 0,17
Zn Al Pb Cd Pb + Cd Sn Fe Cu Si
84-86 14-16 max max max max max max reszta
0,005 0,005 0,006 0,001 0,05 0,01

Nakładanie powłok cynkowych metodą metalizacji natryskowej jest nowoczesną metodą ochrony przed korozją. W stosunku do cynkowania zanurzeniowego (ogniowego) i nakładania powłok cynkowych galwanicznie, wyróżnia się ona następującymi zaletami:

  • brakiem ograniczeń wymiarowych powlekanych elementów,
  • możliwością wykonywania poprawek powłoki na łączeniach elementów czy w miejscach uszkodzeń mechanicznych,
  • dużą odpornością na uszkodzenia mechaniczne,
  • powłoki cynkowane uzyskane przez metalizację natryskową mają wyższą trwałość, a ich grubość może być dostosowana do wymagań eksploatacyjnych,
  • metalizacja natryskowa eliminuje ryzyko występowania odkształceń termicznych zabezpieczanych elementów.

Nakładanie powłok cynkowych jest realizowane przy użyciu pistoletów elektrycznych lub płomieniowych. W zależności od rodzaju użytkowanych pistoletów zalecany jest drut Zn lub ZnAl15 o różnych, odpowiednio dobranych parametrach fizycznych.

Pakowanie drutu cynkowego i cynkowo-aluminiowego ZnAl15

Drut cynkowy

Wymiary [mm] DS (miękki) DM (utwardzony) DH (twardy)
  śred. toler. śred. toler. śred. toler.
 –   1,2 +0 :-0,05   +0 :-0,05
 –   1,5  –
 –   1,6 1,6
 2 +0 ; -0.06  2   +0 ; -0.06 2 +0 ; -0.06
 2,3 2,3  2,3
 2,5  2,5 2,5
3 +0 ; -0,07 3 +0 ; -0,07 3 +0 ; -0,07
3,17 3,17 3,17
3,97 3,97 3,97
4 4 4
4,76 4,76 4,76
 Szpule 2,00 – 3,17   1,60 – 3,00
Kręgi 20kg   2,00 – 4,76   2,00 – 4,00   2,00 – 4,00
Kręgi 25kg   2,00 – 4,76   2,00 – 4,00   2,00 – 4,00
Endless 100kg   2,00 – 4,76    1,20 – 4,00   1,60 – 4,00
Endless 150kg 2,00 – 4,76   1,60 – 4,00   1,60 – 4,00
Endless 200kg 2,00 – 4,76   2,00 – 4,00   2,00 – 4,00
Endless 250kg 2,00 – 4,76   2,00 – 4,00   2,00 – 4,00

Drut cynkowo – aluminiowy ZnAl15

Wymiary [mm] LS (miękki) LH (twardy)
  średnica tolerancja średnica tolerancja
 –    2   +0; -0,06
 –    2,3
 –   2,5
 3 +0; -0,07  3  +0; -0,07
 3,17  3,17
 3,48 3,48
 Kręgi 20kg   3,00 – 3,48   2,00 – 3,48
 Endless 100kg   3,00 – 3,48    2,00 – 3,48
Endless 150kg   3,00 – 3,48   2,00 – 3,48
Endless 200kg   3,00 – 3,48    2,00 – 3,48

Drut endless:
Beczki tekturowe o pojemności 100, 150, 200, 250 kg. Drut umieszczony jest w worku foliowym, beczki są zamknięte wiekiem. Beczki pakowane po dwie lub cztery na palecie drewnianej, zabezpieczone taśmą polietylenową. W przypadku stałych odbiorów po uzgodnieniu dopuszcza się stosowanie używanych beczek. Na życzenie istnieje możliwość pakowania w beczki stalowe.

Drut w kręgach:

  • Kręgi o wadze 20 lub 25 kg, zabezpieczone przed rozwinięciem taśmą polietylenową, zafoliowane folią termokurczliwą, ułożone na palecie drewnianej, zabezpieczone taśmą polietylenową i owinięte folią stretch.
  • Kręgi o wadze 20 lub 25 kg, zabezpieczone przed rozwinięciem taśmą polietylenową, włożone do pudełka kartonowego. Pudełka ułożone na palecie drewnianej, zabezpieczone taśmą polietylenową i opcjonalnie owinięte folią stretch.
  • Kręgi o wadze 20 lub 25 kg, zabezpieczone przed rozwinięciem taśmą polietylenową, umieszczone w beczkach tekturowych. Beczki pakowane po dwie zabezpieczone taśmą polietylenową, o łącznej wadze 400 lub 500 kg.

Drut na szpulach:
Drut nawinięty na szpule plastikowe lub metalowe (ażurowe) o masie 15 lub 20 kg włożone do pudełka kartonowego. Pudełka ułożone na palecie drewnianej i zabezpieczone taśma polietylenową.



PLIKI DO POBRANIA

pdf Deklaracja zgodności z normą dla drutu Zn

pdf Deklaracja zgodności z normą dla drutu Zn-Al

Przykładowe realizacje

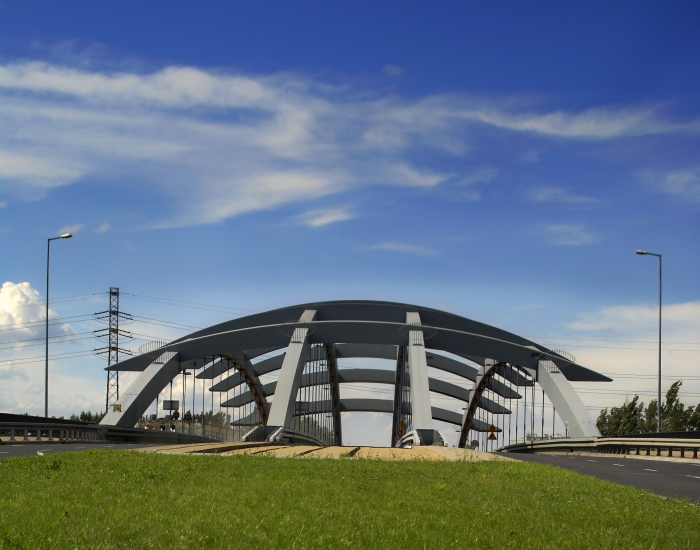

Most Świętego Rocha – Poznań

Most Kotlarski – Kraków

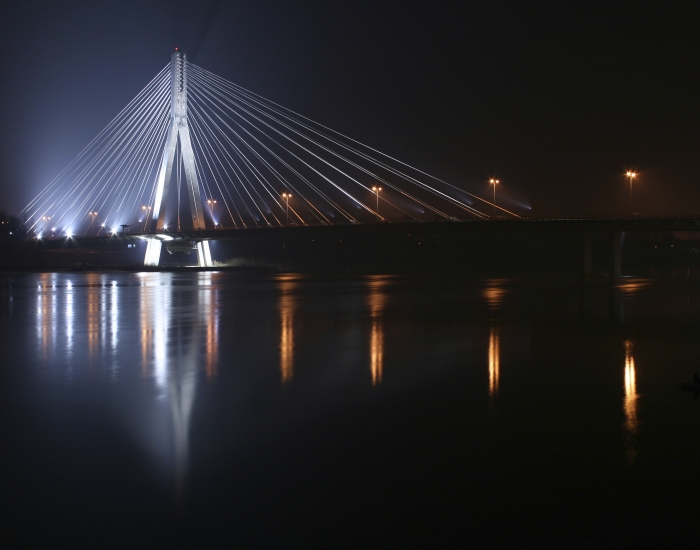

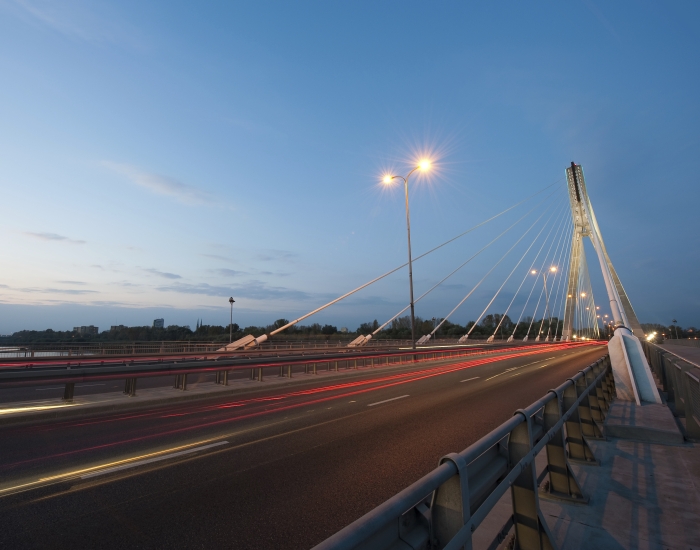

Most Świętokrzyski – Warszawa

Most Świętokrzyski – Warszawa

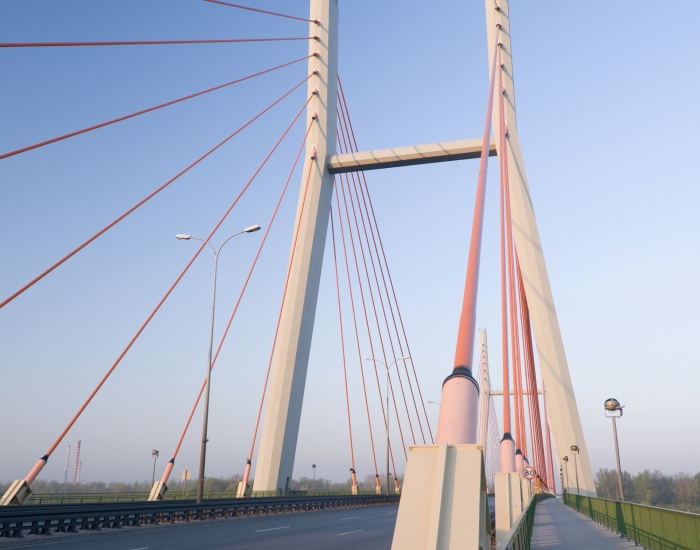

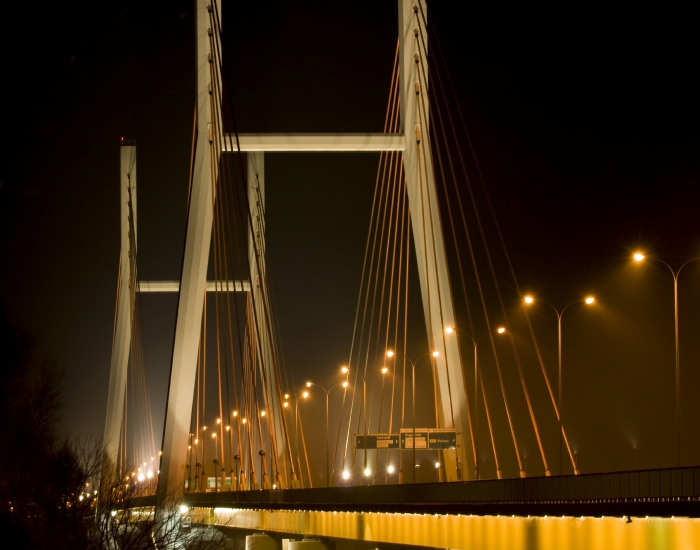

Most Siekierkowski – Warszawa

Most Siekierkowski – Warszawa

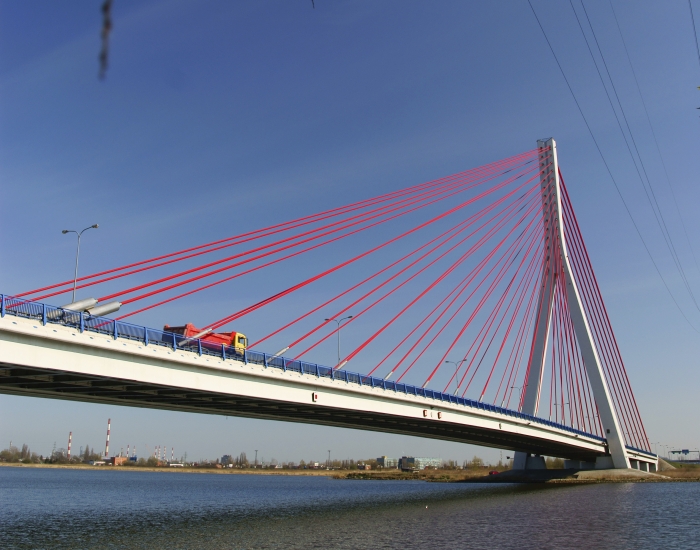

Most Jana Pawła II – Gdańsk
